Máy bơm tua-bin dọc

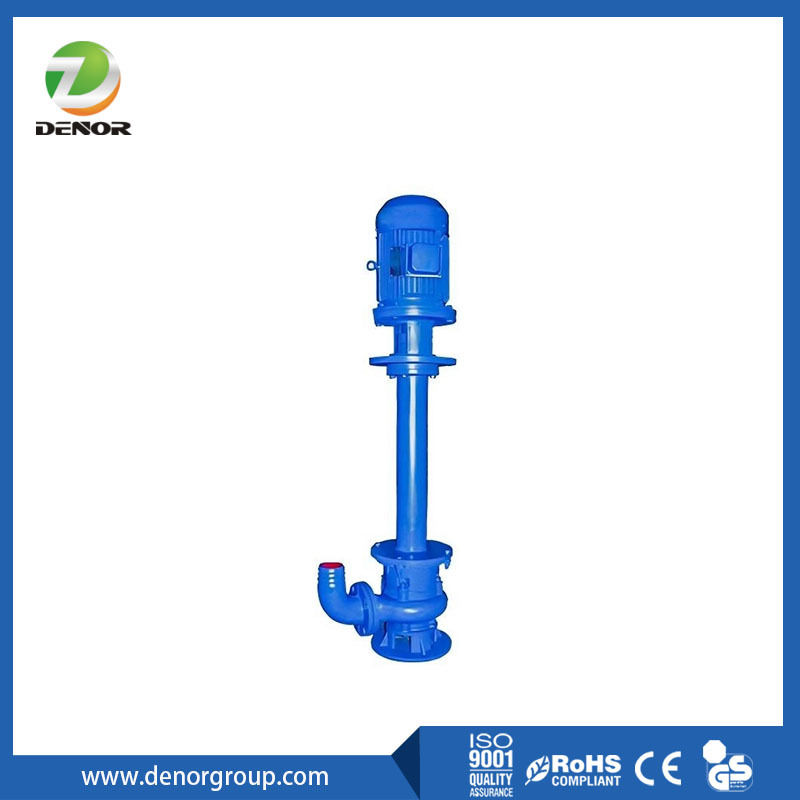

Máy bơm tuabin thẳng đứng (VTP)

Máy bơm tuabin thẳng đứng là một loại bơm ly tâm được thiết kế để di chuyển nước hoặc chất lỏng khác từ giếng dưới lòng đất, hồ chứa hoặc bể chứa sâu.Tính năng chính của nó là bộ máy bơm (bể và động cơ) được chìm trong chất lỏng được bơm, trong khi trình điều khiển (động cơ hoặc động cơ điện) nằm trên mặt đất, được kết nối bằng một trục dọc dài.

Điều này phân biệt nó với một máy bơm chìm tiêu chuẩn, trong đó động cơ cũng chìm và được gắn trực tiếp với ống hút bơm.

Các thành phần chính
Driver trên mặt đất: Một động cơ điện hoặc động cơ diesel được gắn ở trên cùng. Nó cung cấp sức mạnh quay.

Đầu xả: Phần trên cùng của máy bơm, chứa ổ cắm, kết nối với đường ống, và thường chứa vỏ ga để sắp xếp cột và niêm phong.

Column Pipe (hoặc Column Assembly): Một ống dọc bao quanh trục đường dài. Trục này truyền mô-men xoắn từ trình điều khiển xuống các động cơ xoắn.

Line Shaft: Cánh quay dài kết nối trình điều khiển với các bát bơm. Nó có vòng bi (đường bi trục đường) ở khoảng cách,bôi trơn bằng chất lỏng được bơm hoặc nguồn nước sạch bên ngoài, để duy trì sự ổn định.

Pump Bowl Assembly: Phần chìm của máy bơm. Nó chứa:

Động cơ: Thông thường nhiều giai đoạn (nhiều giai đoạn) để tạo ra áp suất / đầu cần thiết.

Máy khuếch tán (hoặc Bowl): Các thành phần cố định bao quanh các động cơ, chuyển đổi năng lượng động thành năng lượng áp suất và hướng dòng chảy đến giai đoạn tiếp theo hoặc ống cột.

Làm thế nào nó hoạt động:Máy điều khiển trên mặt đất xoay trục đường dây. trục xoay các động cơ trong bộ máy bát. chất lỏng được hút vào ở đường hút dưới cùng,Đẩy qua các giai đoạn của các động cơ xoay và khuếch tán (mỗi giai đoạn làm tăng áp suất), và sau đó buộc lên ống cột và ra thông qua đầu xả.

Ưu điểm chính
Dễ bảo trì: Máy động cơ dễ dàng truy cập trên mặt đất.Toàn bộ bộ bát có thể được kéo ra khỏi giếng hoặc bể để kiểm tra hoặc sửa chữa mà không cần phải đào hoặc khử nước khu vực.

Hiệu quả và hiệu suất: Tốt cho các ứng dụng dòng chảy cao, đầu cao, đặc biệt là giếng sâu.

NPSH (Net Positive Suction Head) Ưu điểm: Bởi vì động cơ đầu tiên đã chìm,Chúng có đặc tính hút cao hơn và không dễ bị các vấn đề về hố hóa ảnh hưởng đến máy bơm bề mặt.

Tiết kiệm không gian: Thiết kế dọc có một dấu chân rất nhỏ trên mặt đất, làm cho nó lý tưởng cho không gian kín.

Ứng dụng
Máy bơm tua-bin dọc rất linh hoạt và được sử dụng trong nhiều ngành công nghiệp:

Nguồn cung cấp nước: giếng nước đô thị, khai thác nước công nghiệp.

Nước tưới: Nước tưới nông nghiệp quy mô lớn từ các tầng nước ngầm sâu.

Lưu thông: Lưu thông nước làm mát trong các nhà máy điện và các quy trình công nghiệp.

Bảo vệ cháy: Thường được sử dụng làm máy bơm nước cháy trong các cơ sở lớn.

Kiểm soát lũ lụt và khử nước: Được sử dụng trong các đống nước sâu cho mỏ, công trình xây dựng và quản lý nước mưa.

Dầu & Khí: Máy bơm phun nước biển trên các nền tảng ngoài khơi.
