Máy bơm bùn ngang ZJ

ZJMáy bơm bùn nganglà một máy bơm chống mài mòn, thuộc nhóm các máy bơm bùn trục trục, tự hút, một giai đoạn, hút đơn.Các bộ phận chảy của loạt máy bơm này được làm bằng sắt đúc hợp kim cứng cao, có khả năng chống mòn cao, chống ăn mòn và chống va chạm, do đó kéo dài tuổi thọ của máy bơm.Máy bơm được chia thành loại ngang (dòng ZJ) và loại dọc (dòng ZJL) theo cấu trúc của nó. Máy bơm ngang được chia thành các thông số kỹ thuật khác nhau theo đường kính đầu ra: 350mm, 300mm, 250mm, 200mm, 150mm, 100mm, 80mm, 65mm, 50mm, 40mm, vv;mỗi kích thước của máy bơm có đường kính xung khác nhau để lựa chọn theo các thang máy khác nhau.

ZJ Horizontal Slurry Pump phù hợp với các ngành công nghiệp công nghiệp như khai thác mỏ, nhà máy điện, tháo ván, luyện kim, hóa chất, vật liệu xây dựng và dầu mỏ.Nó chủ yếu được sử dụng để vận chuyển bùn mài có chứa các hạt rắn, chẳng hạn như chế biến tập trung và dung dịch trong các nhà máy chế biến khoáng sản, loại bỏ tro trong các nhà máy điện.và hoạt động khai thác sông ven biển vận chuyển Slurry, v.v. Nồng độ trọng lượng của bùn mà nó có thể xử lý là 45% vữa và 60% bùn; chế độ truyền có thể là kết nối trực tiếp, dây đai, thủy lực, điều chỉnh tốc độ chuyển đổi tần số, v.v.và cũng có thể được vận hành theo chuỗi hoặc song song theo nhu cầu của người dùng.

ZJ ngangMáy bơm bùnPhạm vi tham số:

Chiều kính cửa máy bơm: 40-550 (mm);

Phạm vi dòng chảy: 4,5m3/h -7600 m3/h,

Khoảng cách đầu: 6m-134m.

Nguyên tắc hoạt động củaMáy bơm bùn ngang ZJ

Dưới tác động của lực ly tâm, chất lỏng được ném từ trung tâm của động cơ đến cạnh bên ngoài và tăng năng lượng,rời khỏi cạnh bên ngoài của động cơ xoay ở tốc độ cao và đi vào vỏ bơm voluteTrong vỏ bơm volute, chất lỏng chậm lại do sự mở rộng dần dần của kênh dòng chảy và chuyển đổi một phần năng lượng động thành năng lượng áp suất tĩnh.nó chảy vào ống xả ở áp suất cao hơn và được gửi đến vị trí cần thiếtKhi chất lỏng chảy từ trung tâm của động cơ đến cạnh bên ngoài, một khoảng trống nhất định được hình thành ở trung tâm của động cơ.Vì áp suất trên mức độ chất lỏng trong bể lưu trữ lớn hơn áp suất tại ống hút, chất lỏng được ép liên tục vào động cơ.

Đặc điểm cấu trúc củaMáy bơm bùn ngang ZJ:

• Chuỗi đường kính lớn và thang máy ngắn đảm bảo độ cứng của trục và phù hợp với công suất cao và điều kiện làm việc khắc nghiệt.

• Tay áo thép không gỉ cứng có độ trống phù hợp với trục, và O-ring được lắp đặt ở cả hai đầu để bảo vệ trục khỏi mài mòn và ăn mòn.

• Cả hai tấm nắp phía trước và phía sau của máy xoay đều có lưỡi dao phụ trợ, có thể làm giảm dòng chảy ngược và giảm áp suất niêm phong.

• Cơ thể máy bơm và nắp máy bơm được làm bằng vật liệu sắt dẻo với các xương sườn mạnh để đảm bảo khả năng chịu áp suất cao.

• Các bộ phận thông qua dòng chảy được làm bằng một loạt các hợp kim chống mài cao độ crôm hoặc cao su với các tính chất khác nhau.làm tăng đáng kể tuổi thọ của máy bơm.

• Máy đẩy sử dụng các phương pháp như kênh lưu lượng rộng và lưỡi dao rãnh để cải thiện khả năng tràn và chống mài mòn và kéo dài tuổi thọ.

• Các niêm phong trục có thể ở dạng niêm phong đóng gói, niêm phong động cơ hỗ trợ, niêm phong cơ học, vv để đáp ứng các yêu cầu niêm phong của các điều kiện hoạt động khác nhau.

• Vị trí đầu ra của máy bơm có thể được lắp đặt và sử dụng ở tám góc khác nhau trong khoảng thời gian 45 ° và xoay theo nhu cầu.

• Các tập hợp vòng bi có sẵn với dầu mỏng bôi trơn và bôi trơn dầu mỡ.

Điều kiện làm việc:

Ứng dụng:

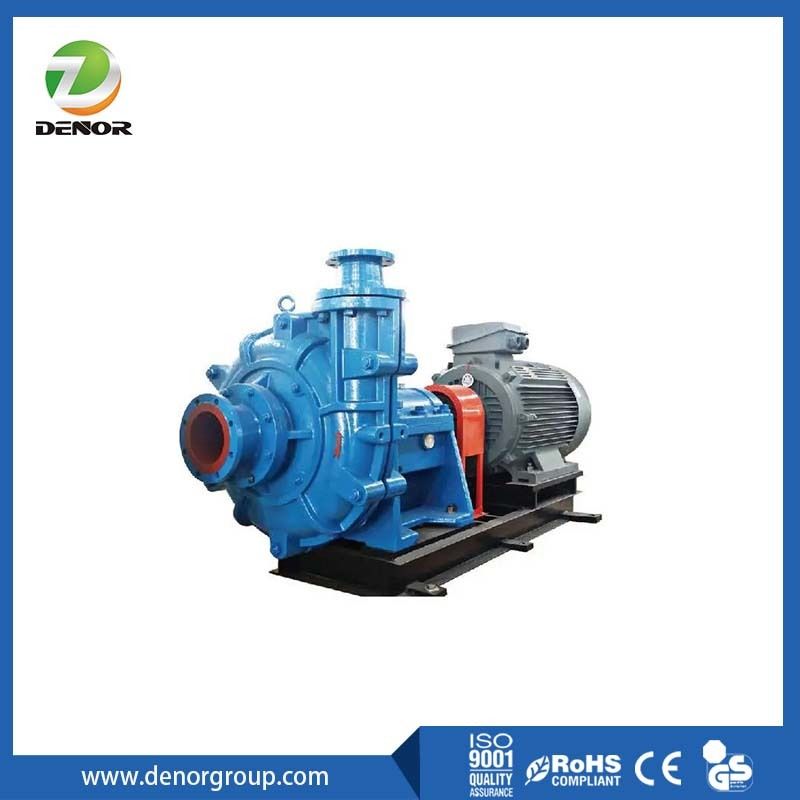

Hình ảnh sản phẩm

Bảng tham số hiệu suất
