Nguồn gốc:
Trung Quốc
Hàng hiệu:
Denor
Chứng nhận:
ISO/CE/TUV
Số mô hình:
DNR-ZLB
Băng hình

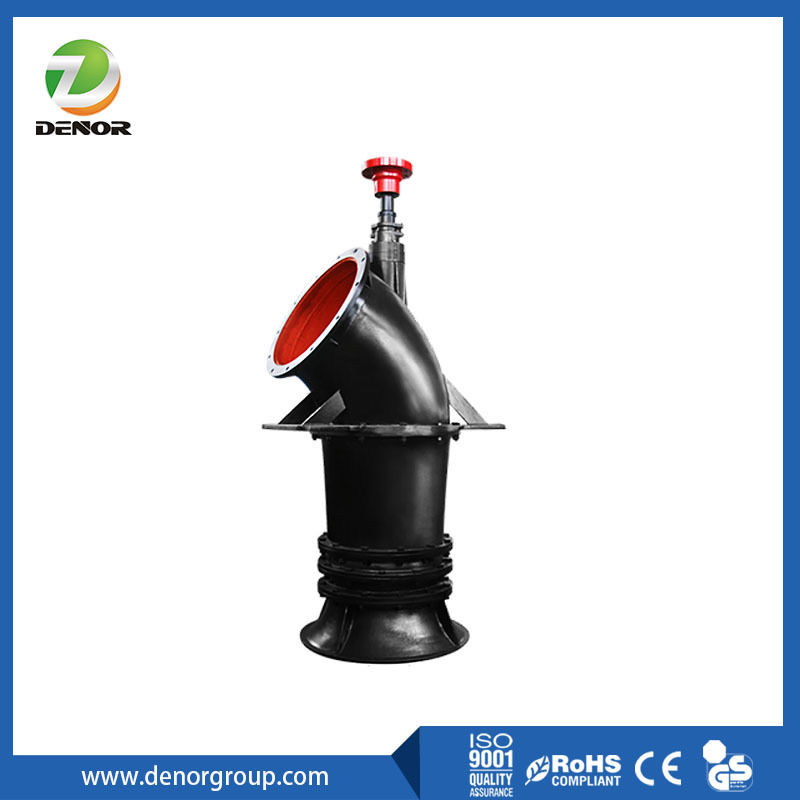

Máy bơm dòng chảy trục dọc ZLB
Bơm dòng chảy trục dọc ZLB là một máy bơm dòng chảy trục nhỏ và vừa được phát triển bởi Denor.nó được đặc trưng bởi hiệu quả cao, hiệu suất cavitation tốt, dễ cài đặt và bảo trì; và cùng một lúc, kết hợp với công nghệ điều khiển thông tin mới nhất,hệ thống bơm nước thông minh được phát triển độc lập có thể được cấu hình, với chức năng giám sát tự động.
Ứng dụng
Dòng sản phẩm này có thể được sử dụng choNước sạch hoặc các chất lỏng khác có tính chất vật lý và hóa họcgầnnướccó nhiệt độ môi trường vận chuyển không quá50Chúng được sử dụng rộng rãi trong các dự án bảo tồn nước quy mô lớn, tưới tiêu đất nông nghiệp, nước vận chuyển công nghiệp.Các dự án cung cấp nước đô thị và thoát nước và chuyển hướng nước.
Bảng thông số hiệu suất (đầu thấp và dòng chảy lớn)
| Mô hình | Công suất(m3/s) | góc lắp đặt | Đầu(m) | Hiệu suất bơm(%) | Năng lượng trục(kW) | Tốc độ(rpm) | Chiều kính bên ngoài của động cơ đẩy(mm) |
| 1200ZLB-125 | 3.16 | -6 | 3.5 | 84.2 | 127.6 | 490 | 970 |
| 3.36 | - 4 | 3.9 | 84.5 | 150.4 | |||
| 3.67 | -2 | 4.1 | 85.1 | 174.8 | |||
| 4.17 | 0 | 4.1 | 85.5 | 196 | |||
| 4.41 | 2 | 4.4 | 85.7 | 219.6 | |||
| 4.68 | 4 | 4.6 | 84.7 | 247.8 |
Bảng cấu hình tiêu chuẩn vật liệu
| Mô tả phần | Nước | Nước thải | ||
| GB | ASTM | GB | ASTM | |
| Ống hút | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| Cơ thể lưỡi lái | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| Máy đẩy | HT250 | A4835 | ZG07Cr19Ni10 | CF8 |
| Phòng đẩy | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| Bơm uốn cong đầu ra | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| Lưỡi khoan trục | 06Cr19Ni10 | 304 | 14Cr17Ni2 | 431 |
| Chân | 40Cr | 5140 | 20Cr13 | A276-420 |
| Khớp nối | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| Gỗ dẫn đường | Gói cao su | / | Đường dẫn thordon | / |
| Hộp tuyến | HT250 | A4835 | QT500-7 | Gr.80-55-06 |
| Nhãn đóng gói | PTFE | / | PTFE | / |
| Vòng trục radial đẩy | Gỗ lăn | / | Gỗ lăn | / |
| Cơ sở động cơ | Q235B | A36 | Q235B | A36 |
| Lái cơ sở. | HT250/Q235B | A4835/A36 | HT250/Q235B | A4835/A36 |
Ưu điểm cấu trúc
Tiêu chuẩn với vòng bi hướng cao su chất lượng cao với hệ số ma sát nhỏ, hấp thụ rung động và đặc biệt phù hợp với máy bơm dòng chảy trục
Các vòng bi hướng dưới sử dụng cấu trúc kéo dài với tỷ lệ đường kính chiều dài tốt hơn, cải thiện đáng kể sự ổn định của các bộ phận rotor;
Thiết kế với đủ dung dịch bôi trơn và hiệu ứng bôi trơn làm mát tốt
đúc chính xác, bán kính cong hợp lý, chuyển đổi trơn tru đường đi bên trong, tối ưu hóa hiệu suất
Thiết kế của cấu trúc đa xương sườn làm tăng sức mạnh và độ cứng của cơ thể
Thiết kế lỗ nâng hợp lý, nâng thuận tiện
Đánh đúc chính xác, đường đi bên trong chuyển đổi trơn tru, tối ưu hóa hiệu suất
Sửa cấu trúc để bảo trì dễ dàng
Trong điều kiện làm việc thông thường,cánh sườn bức xạ nhiệt của vòng tròn bên ngoài phát xạ nhiệt,vì vậy,khó khăn nước bên ngoài trong lĩnh vực được giải quyết.
Trong điều kiện làm việc đặc biệt,tăng bức xạ nhiệt của cuộn dây để đảm bảo rằng đơn vị hoạt động trong một thời gian dài
Được trang bị thiết bị đo rung và đo nhiệt độ trực tuyến để đảm bảo vận hành an toàn
Thép tiêu chuẩn cho trục cường độ cao, cường độ cao, độ cứng tốt, tốc độ quan trọng cao, đảm bảo hoạt động đáng tin cậy
Và phần phù hợp với vòng bi hướng dẫn và đóng gói được cung cấp với tay bảo vệ tháo rời, với bảo trì thuận tiện
Thiết kế lý thuyết dòng chảy 3D và mô phỏng tính toán CFD được áp dụng,với hiệu suất cao và khu vực hiệu quả cao rộng và hiệu suất hố tốt
Mô hình thủy lực được phát triển độc lập, khu vực hiệu quả cao là rộng
Sử dụng khuôn kim loại, đúc chính xác
Ưu điểm sản phẩm
Tiết kiệm năng lượng hiệu quả cao: mô hình thủy lực được thiết kế bằng lý thuyết dòng chảy 3D và được tính bằng mô phỏng tính toán CFD,với hiệu suất tốt nhất trong lý thuyết.Các thành phần thủy lực được làm bằng khuôn kim loại,đóng chính xác khuôn lưỡi chỉ dẫn được gia công bằng CNC;vỏ lưỡi chỉ dẫn và nón hút trống được đúc bằng cát nhựa,kênh dòng chảy rắn hoàn toàn phù hợp với bản vẽ thiết kế, với hiệu suất cao hơn, và khu vực hiệu suất cao rộng
Độ tin cậy cao:thiết kế kênh dòng chảy đầu vào là hợp lý, nước đầu vào đồng đều mà không có xoáy, chạy trơn tru, đồng tâm tuyệt đối o trục bơm,và sự cân bằng tĩnh tuyệt vời của các bộ phận rotor đảm bảo rằng máy bơm có rung động thấp và tiếng ồn thấp khi chạy ở tốc độ cao
Công nghệ tiên tiến:Tất cả các bộ phận sử dụng khuôn kim loại, đúc chính xác, chất lượng các bộ phận là đáng tin cậy
Bảo trì thấp:Cấu trúc hợp lý,lắp ráp và tháo dỡ thuận tiện và bảo trì đơn giản
Quản lý hàng tồn kho:Quản lý hàng tồn kho hợp lý, thời gian giao hàng ngắn, giao hàng nhanh
Kiểm tra tự động:Được trang bị hệ thống bơm nước thông minh được phát triển độc lập,với chức năng giám sát tự động
